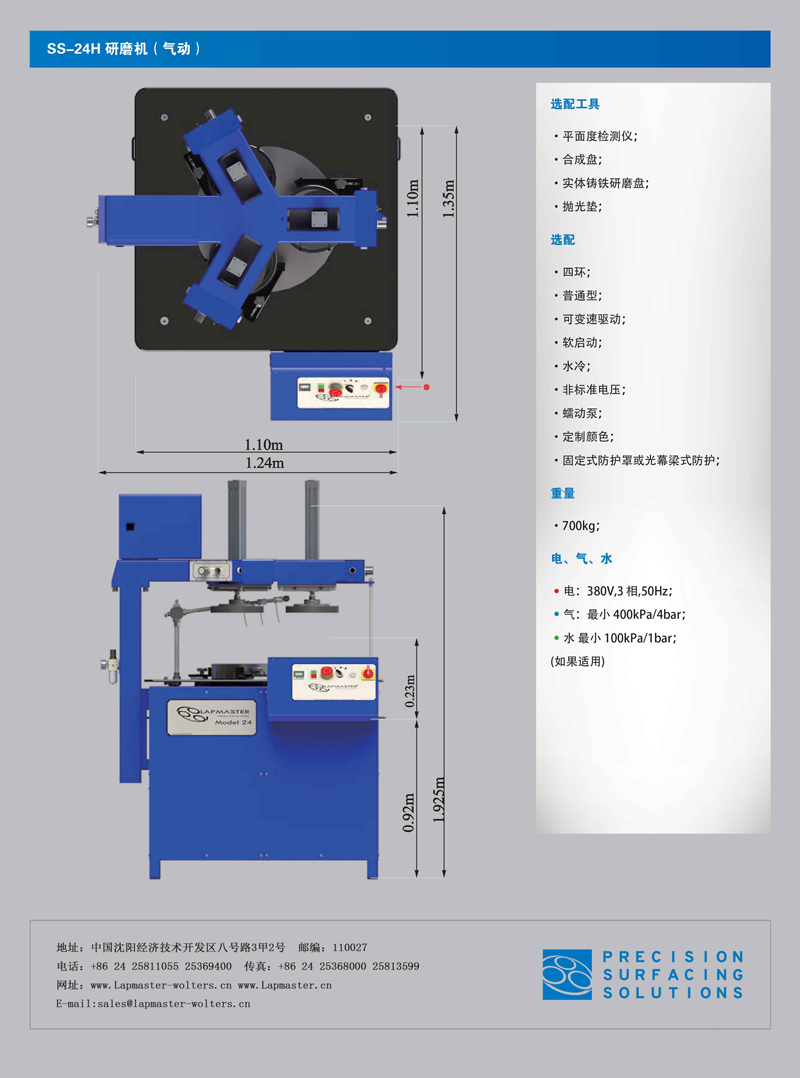

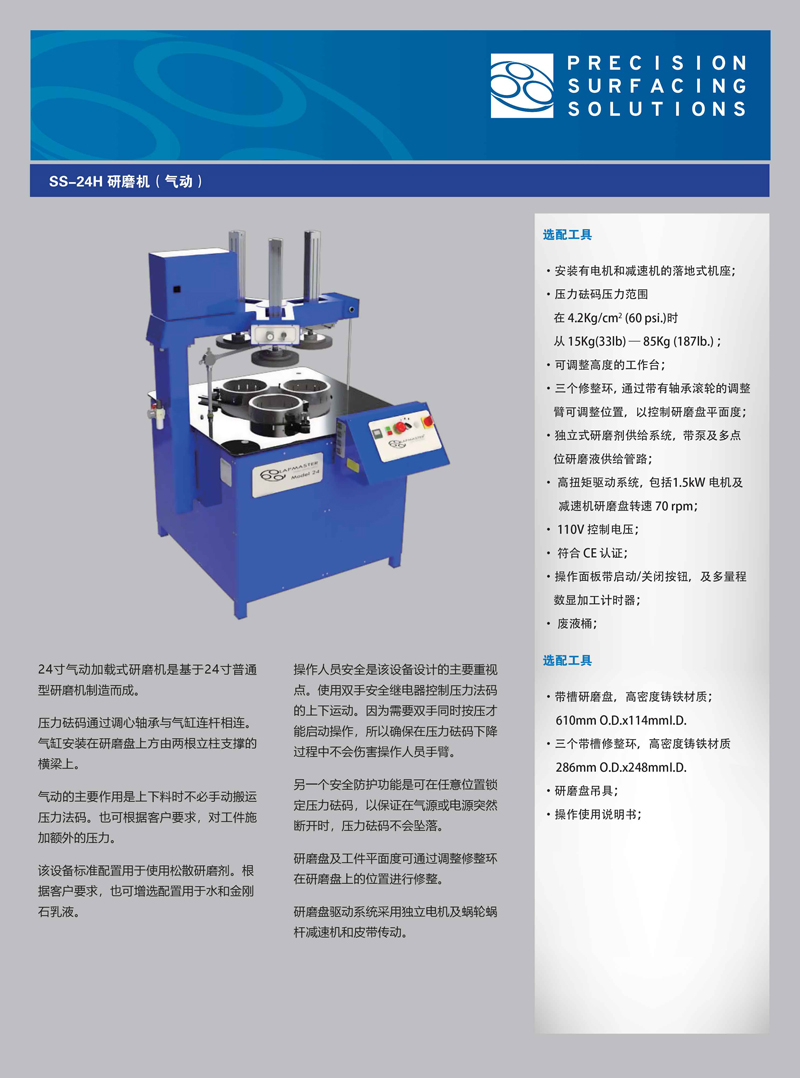

SS-24H研磨机（气动）

SS-24H研磨机（气动）

产品分类: 单面设备
产品描述:

24寸气动加载式研磨机是基于24寸普通型研磨机制造而成。

压力码通过调心轴承与气缸连杆相连。气缸安装在研磨盘上方由两根立柱支撑的横梁上。

气动的主要作用是上下料时不必手动搬运压力法码。也可根据客户要求，对工件施加额外的压力。

该设备标准配置用于使用松散研磨剂。根据客户要求，也可增选配置用于水和金刚石乳液。

咨询详情
24寸气动加载式研磨机是基于24寸普通型研磨机制造而成。
压力码通过调心轴承与气缸连杆相连。气缸安装在研磨盘上方由两根立柱支撑的横梁上。
气动的主要作用是上下料时不必手动搬运压力法码。也可根据客户要求，对工件施加额外的压力。
该设备标准配置用于使用松散研磨剂。根据客户要求，也可增选配置用于水和金刚石乳液。
操作人员安全是该设备设计的主要重视点。使用双手安全继电器控制压力法码的上下运动。因为需要双手同时按压才能启动操作，所以确保在压力码下降过程中不会伤害操作人员手臂。
另一个安全防护功能是可在任意位置锁定压力码，以保证在气源或电源突然断开时，压力码不会坠落。
研磨盘及工件平面度可通过调整修整环在研磨盘上的位置进行修整。
研磨盘驱动系统采用独立电机及蜗轮蜗杆减速机和皮带传动。
选配工具
·安装有电机和减速机的落地式机座；
·压力砝码压力范围
在4.2Kg/cm²(60 psi.)时从 15Kg(33lb)—85Kg (187Ib.) ;
·可调整高度的工作台；
·三个修整环，通过带有轴承滚轮的调整臂可调整位置，以控制研磨盘平面度；
·独立式研磨剂供给系统，带泵及多点位研磨液供给管路；
·高扭矩驱动系统，包括1.5kW电机及减速机研磨盘转速70rpm；
·110V控制电压；
·符合CE认证；
·操作面板带启动/关闭按钮，及多量程数显加工计时器；
·废液桶；


选配工具
·带槽研磨盘，高密度铸铁材质；610mm 0.D.x114mml.D.
·三个带槽修整环，高密度铸铁材质286mm 0.D.x248mml.D.
·研磨盘吊具；
·操作使用说明书；
  • 设备特点
    24寸气动加载式研磨机是基于24寸普通型研磨机制造而成。
    压力码通过调心轴承与气缸连杆相连。气缸安装在研磨盘上方由两根立柱支撑的横梁上。
    气动的主要作用是上下料时不必手动搬运压力法码。也可根据客户要求，对工件施加额外的压力。
    该设备标准配置用于使用松散研磨剂。根据客户要求，也可增选配置用于水和金刚石乳液。
    操作人员安全是该设备设计的主要重视点。使用双手安全继电器控制压力法码的上下运动。因为需要双手同时按压才能启动操作，所以确保在压力码下降过程中不会伤害操作人员手臂。
    另一个安全防护功能是可在任意位置锁定压力码，以保证在气源或电源突然断开时，压力码不会坠落。
    研磨盘及工件平面度可通过调整修整环在研磨盘上的位置进行修整。
    研磨盘驱动系统采用独立电机及蜗轮蜗杆减速机和皮带传动。
  • 标准配置
    选配工具
    ·安装有电机和减速机的落地式机座；
    ·压力砝码压力范围
    在4.2Kg/cm²(60 psi.)时从 15Kg(33lb)—85Kg (187Ib.) ;
    ·可调整高度的工作台；
    ·三个修整环，通过带有轴承滚轮的调整臂可调整位置，以控制研磨盘平面度；
    ·独立式研磨剂供给系统，带泵及多点位研磨液供给管路；
    ·高扭矩驱动系统，包括1.5kW电机及减速机研磨盘转速70rpm；
    ·110V控制电压；
    ·符合CE认证；
    ·操作面板带启动/关闭按钮，及多量程数显加工计时器；
    ·废液桶；


  • 设备配置
    选配工具
    ·带槽研磨盘，高密度铸铁材质；610mm 0.D.x114mml.D.
    ·三个带槽修整环，高密度铸铁材质286mm 0.D.x248mml.D.
    ·研磨盘吊具；
    ·操作使用说明书；
SS-24H研磨机（气动） SS-24H研磨机（气动）

产品推荐

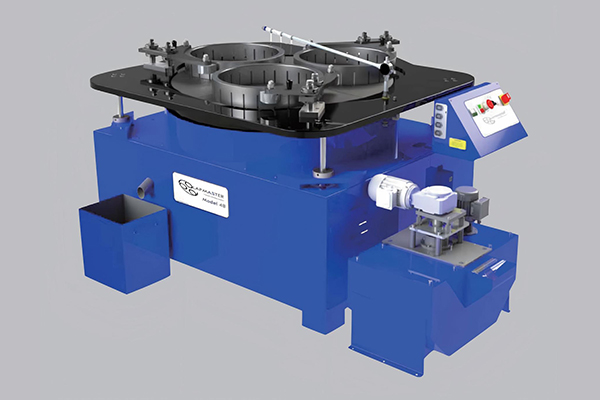

SS-48H研磨机
SS-48H研磨机

Lapmaster Wolters集团生产的SS-48H研 磨机配备直径48英寸(1219mm)研磨盘。 HT300灰铸铁材质，符合IS0185(2005) 认 证。可根据客户要求提供其他类型的研 磨盘。研磨盘为多个贴片用螺钉固定到 支撑盘上。研磨液通过分配管路供给每个修整环。 供给泵可将多出需要量的研磨液输送至 供给管路。多余的研磨液将通过倾斜的回流管线流 回至研磨液桶内。此回流功能和搅拌器 的

产品详细

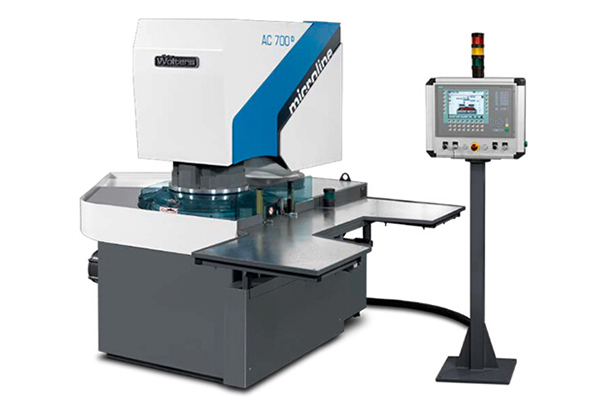

AC700-D
AC700-D

为了实现在一个工序中完成双面去毛刺加工，LAPMASTER WOLTERS开发了一种新的设备，为Microline® AC 700提供了一个专利解决方案。转换成为可以进行去毛刺加工的双面精密磨床非常容易，只需将精密砂轮换成刷轮，并且停用中心测量控制。这意味着精密磨床基本上适用于去毛刺，同时也可以用作一台组合机器。专利解决方案，新开发的设备可在同一步骤中完成双面去毛刺。

产品详细
DSG1200
DSG1200

Lapmaster DSG系列双面精磨机运行系统依据3-way行星原理设计，性价比高，加工精确稳定。加工材料及工件范围广泛，包括玻璃、陶瓷、水晶和金属等。Lapmaster DSG系列双面精磨机广泛应用于工件的平面加工，可为工件严苛的精度和公差要求提供绝佳的解决方案。平面度: < 1μm *工件一致性公差: < 4μm *平行度: < 3μm *表面光洁度: < 0.25 μm *切削率: 0

产品详细

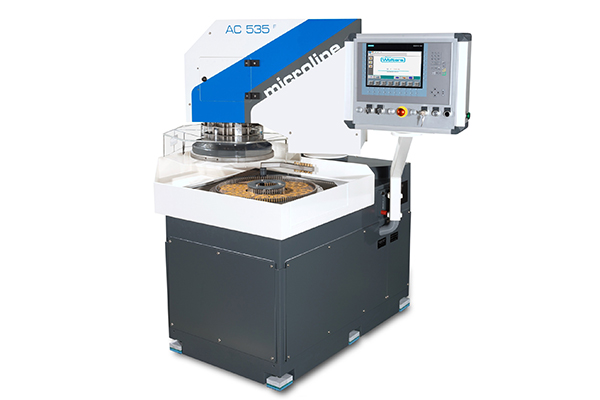

AC535
AC535

PETER WOLTERS AC 535 双面批量加工设备是针对高精密系列工件加工而设计。设备采用模块化设计，可作为精磨机、研磨机、珩磨机、去毛刺机及抛光机使用。

产品详细
SS-15H研磨机
SS-15H研磨机

Lapmaster WoIters集团生产的SS-15H台式研磨机，是对平面度和光洁度有非常高要求的工件加工的理想之选。研磨液通过分配管路供给每个修整环。供给泵可将多出需要量的研磨液输送至供给管路。多余的研磨液将通过倾斜的回流管线流回至研磨液桶内。此回流功能和搅拌器的搅拌作用可以防止磨料颗粒在研磨油中沉淀。该设备标准配置使用松散研磨剂。根据客户要求，也可选配水和金刚石乳液。

产品详细
DSC 1500-P
DSC 1500-P

双端面抛光机可加工工件尺寸至290 MM DIAMETER直径 50 MM THICKNESS 厚度

产品详细

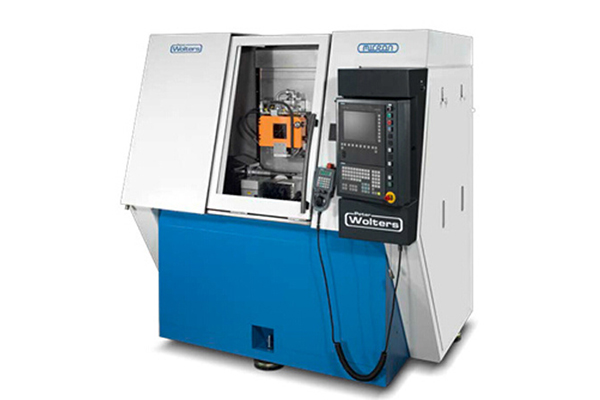

MICRON-MACRO
MICRON-MACRO

“Macro”系列采用创新的（MWH）设计理念。所有定位及精磨时的线性动作均由精磨头实现。与传统的立柱移动和工作台移动不同，本机各轴采用紧凑结构，可实现最佳受力分布及最小的受热变化，这些特性使得设备实现长期、最佳的加工控制。

产品详细

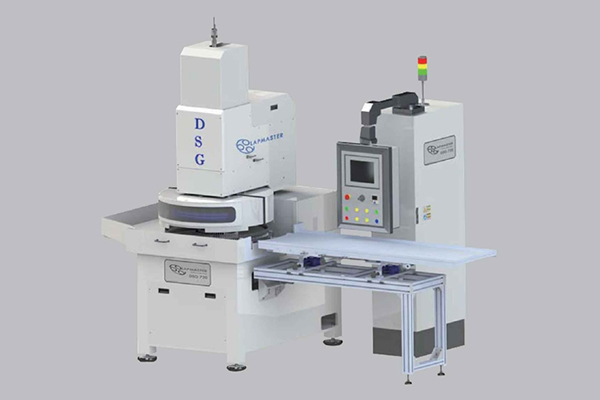

DSG720
DSG720

DSG720双面精磨机运行系统依据3-way行星原理设计，性价比高，加工精确稳定。加工材料及工件范围广泛，包括玻璃、陶瓷、水晶和金属等。DSG720双面精磨机广泛应用于工件的平面加工，可为工件严苛的精度和公差要求提供绝佳的解决方案。平面度:<1μm*工件一致性公差:<4μm*平行度:<3μm*表面光洁度:<0.25μm*切削率:0.6mm*

产品详细

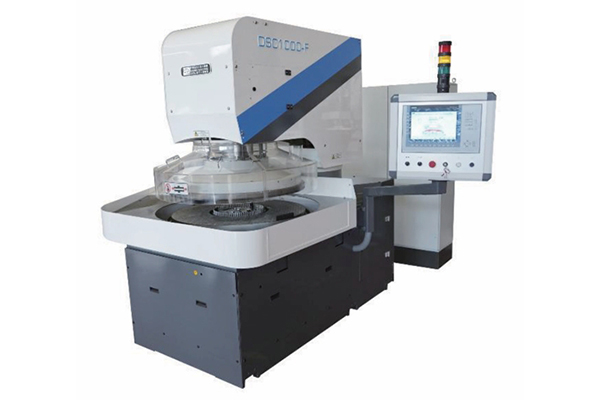

DSC 1000-F
