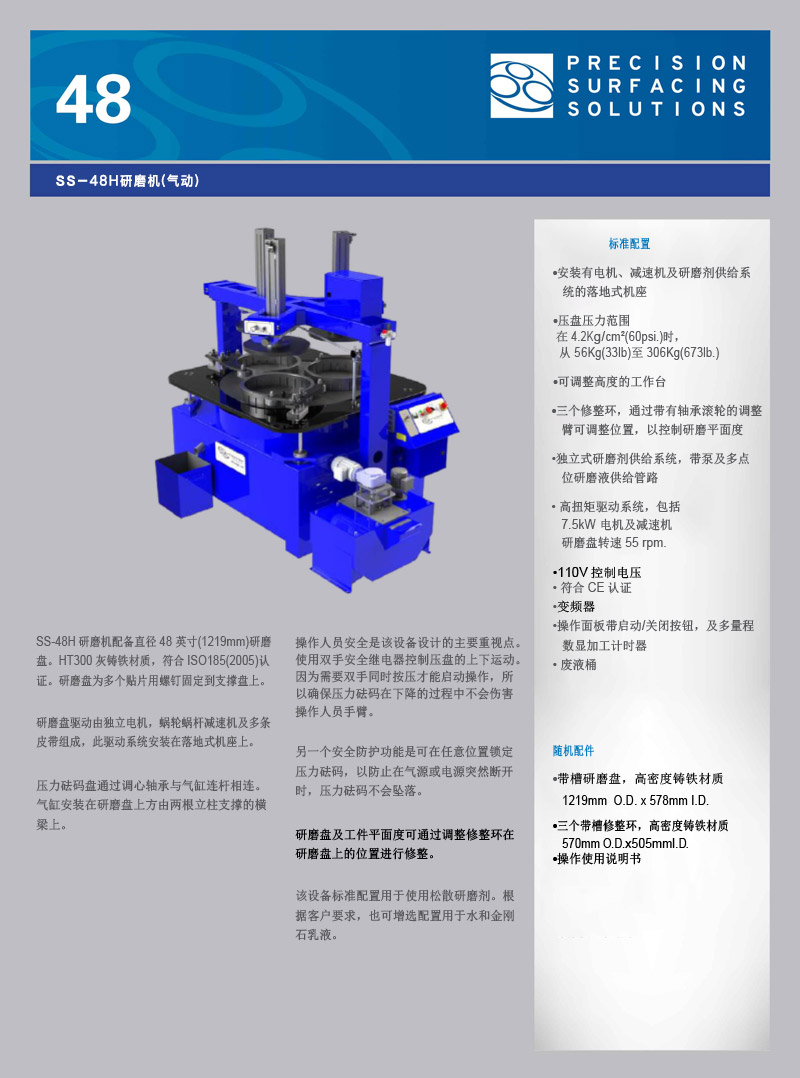

SS-48H研磨机(气动)

SS-48H研磨机(气动)

产品分类: 单面设备
产品描述:

S-48H研磨机配备直径48 英寸(1219mm)研磨盘。HT300灰铸铁材质，符合ISO185(2005)认证。研磨盘为多个贴片用螺钉固定到支撑盘上。

研磨盘驱动由独立电机，蜗轮蜗杆减速机及多条皮带组成，此驱动系统安装在落地式机座上。

压力砝码盘通过调心轴承与气缸连杆相连。气缸安装在研磨盘上方由两根立柱支撑的横梁上。

咨询详情
S-48H研磨机配备直径48 英寸(1219mm)研磨盘。HT300灰铸铁材质，符合ISO185(2005)认证。研磨盘为多个贴片用螺钉固定到支撑盘上。
研磨盘驱动由独立电机，蜗轮蜗杆减速机及多条皮带组成，此驱动系统安装在落地式机座上。
压力砝码盘通过调心轴承与气缸连杆相连。气缸安装在研磨盘上方由两根立柱支撑的横梁上。
操作人员安全是该设备设计的主要重视点。使用双手安全继电器控制压盘的上下运动。因为需要双手同时按压才能启动操作，所以确保压力砝码在下降的过程中不会伤害操作人员手臂。
另一个安全防护功能是可在任意位置锁定压力砝码，以防止在气源或电源突然断开时，压力砝码不会坠落。
研磨盘及工件平面度可通过调整修整环在研磨盘上的位置进行修整。
该设备标准配置用于使用松散研磨剂。根据客户要求，也可增选配置用于水和金刚石乳液。
安装有电机、减速机及研磨剂供给系统的落地式机座
•压盘压力范围在4.2Kg/cm²(60psi.)时，从56Kg(33lb)至306Kg(673lb.)
•可调整高度的工作台
•三个修整环，通过带有轴承滚轮的调整臂可调整位置，以控制研磨平面度
•独立式研磨剂供给系统，带泵及多点位研磨液供给管路
• 高扭矩驱动系统，包括7.5kW 电机及减速机研磨盘转速55 rpm.
•110V控制电压
• 符合CE认证
•变频器
•操作面板带启动/关闭按钮，及多量程数显加工计时器
• 废液桶

随机配件
•带槽研磨盘，高密度铸铁材质1219mm O.D. x 578mm I.D.
•三个带槽修整环，高密度铸铁材质570mm O.D.x505mmI.D.
•操作使用说明书
  • 设备特点
    S-48H研磨机配备直径48 英寸(1219mm)研磨盘。HT300灰铸铁材质，符合ISO185(2005)认证。研磨盘为多个贴片用螺钉固定到支撑盘上。
    研磨盘驱动由独立电机，蜗轮蜗杆减速机及多条皮带组成，此驱动系统安装在落地式机座上。
    压力砝码盘通过调心轴承与气缸连杆相连。气缸安装在研磨盘上方由两根立柱支撑的横梁上。
  • 设备优势
    操作人员安全是该设备设计的主要重视点。使用双手安全继电器控制压盘的上下运动。因为需要双手同时按压才能启动操作，所以确保压力砝码在下降的过程中不会伤害操作人员手臂。
    另一个安全防护功能是可在任意位置锁定压力砝码，以防止在气源或电源突然断开时，压力砝码不会坠落。
    研磨盘及工件平面度可通过调整修整环在研磨盘上的位置进行修整。
    该设备标准配置用于使用松散研磨剂。根据客户要求，也可增选配置用于水和金刚石乳液。
  • 标准配置
    安装有电机、减速机及研磨剂供给系统的落地式机座
    •压盘压力范围在4.2Kg/cm²(60psi.)时，从56Kg(33lb)至306Kg(673lb.)
    •可调整高度的工作台
    •三个修整环，通过带有轴承滚轮的调整臂可调整位置，以控制研磨平面度
    •独立式研磨剂供给系统，带泵及多点位研磨液供给管路
    • 高扭矩驱动系统，包括7.5kW 电机及减速机研磨盘转速55 rpm.
    •110V控制电压
    • 符合CE认证
    •变频器
    •操作面板带启动/关闭按钮，及多量程数显加工计时器
    • 废液桶

    随机配件
    •带槽研磨盘，高密度铸铁材质1219mm O.D. x 578mm I.D.
    •三个带槽修整环，高密度铸铁材质570mm O.D.x505mmI.D.
    •操作使用说明书
SS-48H研磨机(气动) SS-48H研磨机(气动)

产品推荐

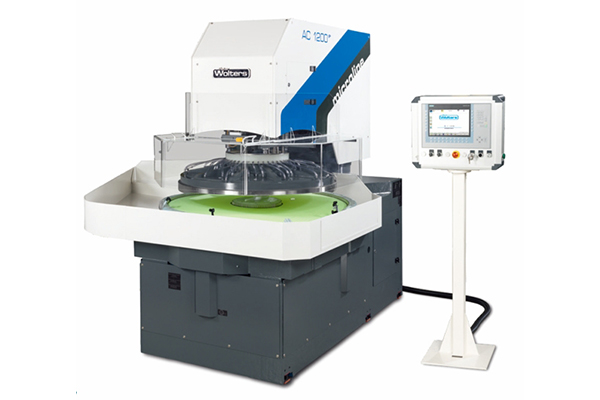

AC microLine® 1200 eco
AC microLine® 1200 eco

双面批量加工设备最大工件可达直径260mm，50mm厚为工件的高精密加工而设计，适用于研磨和抛光。

产品详细

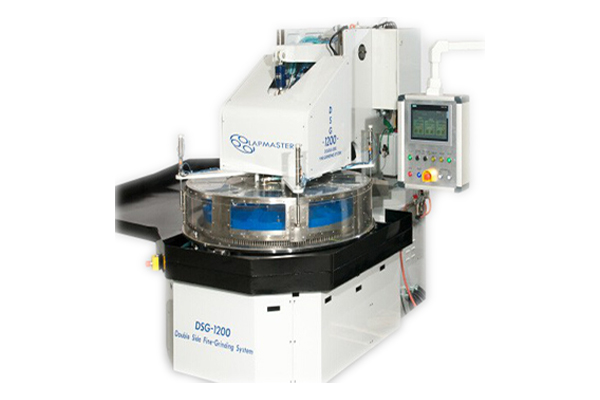

DSG1200
DSG1200

Lapmaster DSG系列双面精磨机运行系统依据3-way行星原理设计，性价比高，加工精确稳定。加工材料及工件范围广泛，包括玻璃、陶瓷、水晶和金属等。Lapmaster DSG系列双面精磨机广泛应用于工件的平面加工，可为工件严苛的精度和公差要求提供绝佳的解决方案。平面度: < 1μm *工件一致性公差: < 4μm *平行度: < 3μm *表面光洁度: < 0.25 μm *切削率: 0

产品详细

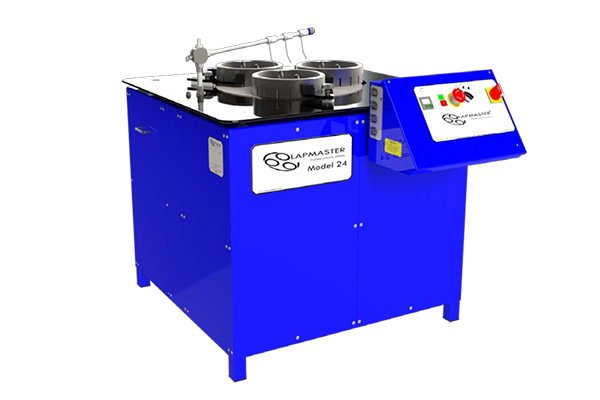

24寸普通型研磨机
24寸普通型研磨机

24是Lapmaster研磨机系列里体积最小的落地式研磨机。是对平面度和光洁度有非常高要求的工厂的理想选择。该设备标准配置用于使用松散研磨剂。根据客户要求，也可增选配置用于水和金刚石乳液。研磨盘及工件平面度可通过调整修整环在研磨盘上的位置进行修整。研磨盘驱动系统采用独立电机及涡轮涡杆减速机和皮带传动。该设备可加工各种材料包括半导体、光学镜片、陶瓷、金属及许多其他特殊产品。该落地式设备可选用气动选配

产品详细

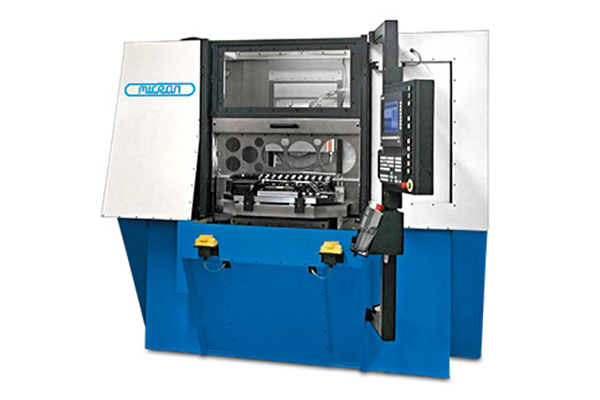

MICRON-MACRO-I
MICRON-MACRO-I

“Macro”系列采用创新的（MWH）设计理念。所有定位及精磨时的线性动作均由精磨头实现。与传统的立柱移动和工作台移动不同，本机各轴采用紧凑结构，可实现最佳受力分布及最小的受热变化，这些特性使得设备实现长期、最佳的加工控制。

产品详细
SS-15H研磨机
SS-15H研磨机

Lapmaster WoIters集团生产的SS-15H台式研磨机，是对平面度和光洁度有非常高要求的工件加工的理想之选。研磨液通过分配管路供给每个修整环。供给泵可将多出需要量的研磨液输送至供给管路。多余的研磨液将通过倾斜的回流管线流回至研磨液桶内。此回流功能和搅拌器的搅拌作用可以防止磨料颗粒在研磨油中沉淀。该设备标准配置使用松散研磨剂。根据客户要求，也可选配水和金刚石乳液。

产品详细

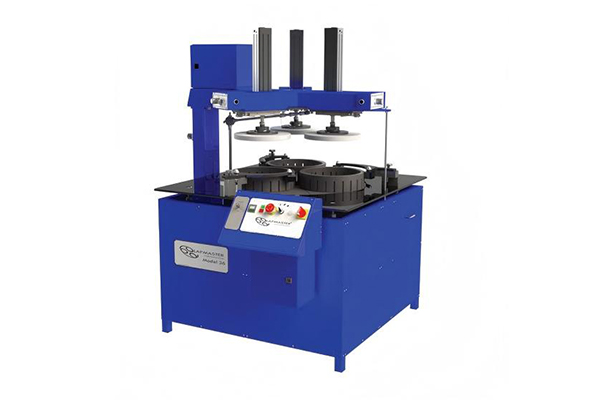

SS-36H研磨机（气动）
SS-36H研磨机（气动）

LapmasterWoIters集团生产的SS-36H气动加载式研磨机是基于36寸普通型研磨机制造而成。压力砝码通过调心轴承与气缸连杆相连。气缸安装在研磨盘上方的横梁上。气动的主要作用是上下料时不必手动搬运压力砝码。也可根据客户要求，对工件施加额外的压力。该设备标准配置使用松散研磨剂。根据客户要求，也可选配水和金刚石乳液。

产品详细
DW288-S4
DW288-S4

工件尺寸：最大直径 8 英寸 ×420 毫米·优化砂浆切割液管理·在碳化硅（SiC）及 8 英寸半导体行业堪称同类最佳·适用于不同规格的多样化应用

产品详细

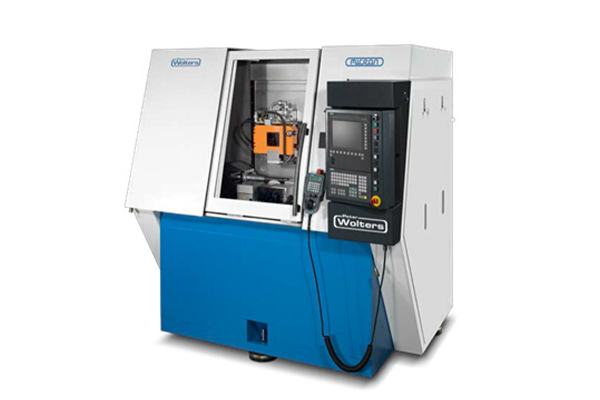

MICRON-MACRO-L
